JTG-UM-GST9616點型紅外火焰探測器是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。主要用于探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用，也可以用于工業危險場所，如爆炸性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可靠。

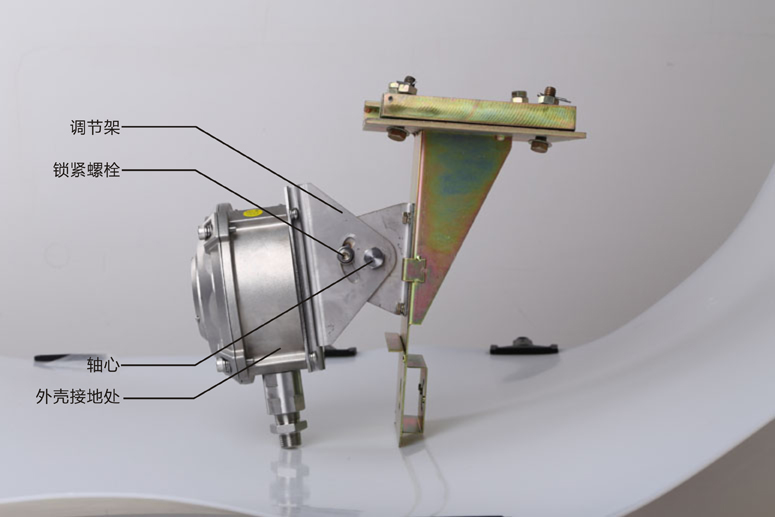

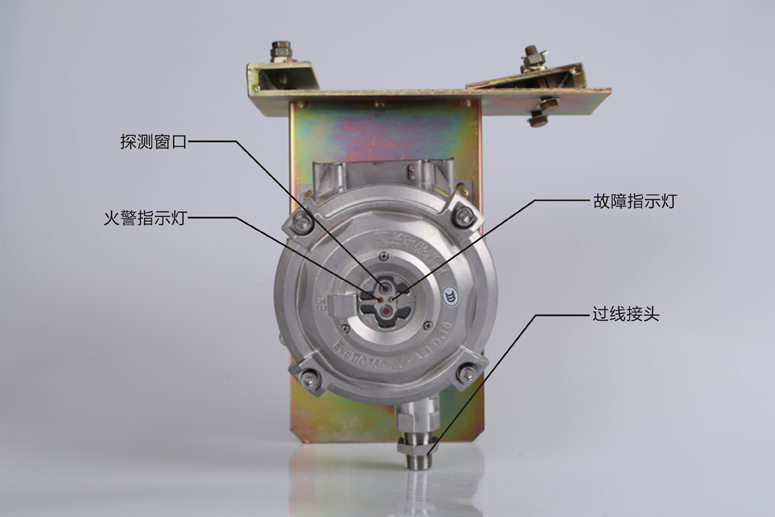

探測器結構示意圖如圖所示：

一、JTG-UM-GST9616的安裝

JTG-UM-GST9616點型紅外火焰探測器安裝前應首先檢查外殼是否完好無損，標識是否齊全，確認無誤后，設置探測器的地址編碼和靈敏度級別。

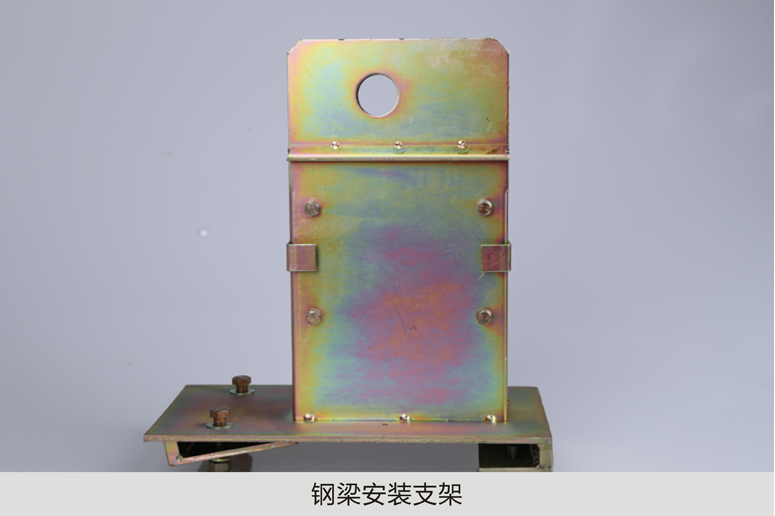

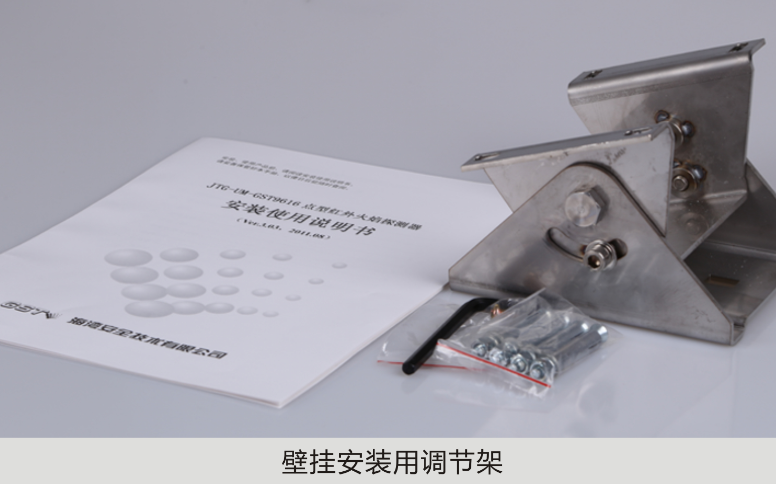

JTG-UM-GST9616點型紅外火焰探測器配件如下：

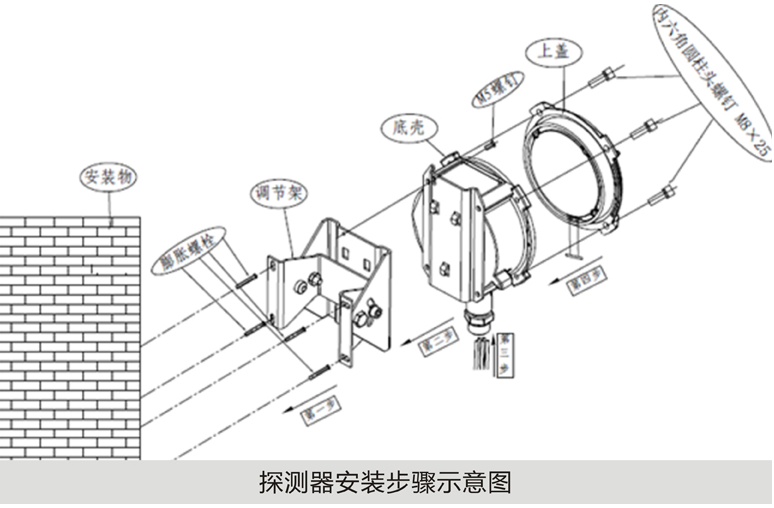

二、按照下圖所示步驟進行安裝。

步：安裝調節架

將調節架用四只M6膨脹螺栓固定在墻壁上，應固定牢靠，定位后將螺栓擰緊。

第二步：安裝底殼

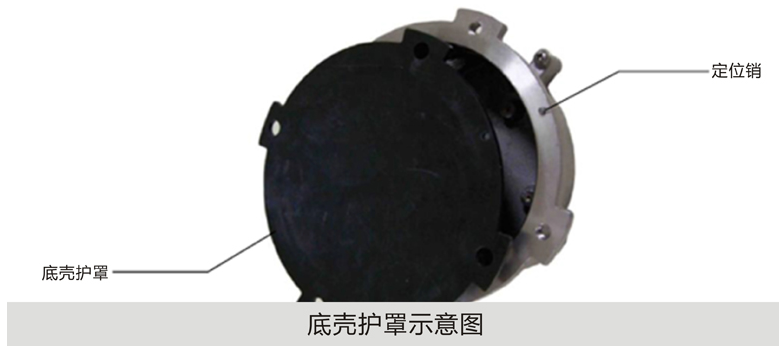

將探測器底殼部件上的護罩取下（護罩如圖5所示），保留連接螺釘、墊圈，然后將底殼的底板掛在調節架上，并用一個M5的螺釘固定。

第三步：連接電纜

1)所有端子引線要求使用線芯截面≥1.0mm2，電纜外徑為8mm～10mm的多芯電纜，建議使用銅芯多股導線的電纜。

2)應符合使用環境的要求，如防爆、耐熱、耐腐蝕、防火等。

3)在爆炸危險場所，布線必須符合爆炸危險場所規定相應的要求。探測器連接電纜可選用銅芯屏蔽電纜或防爆軟管，如選用防爆軟管，防爆軟管與探測器接頭處螺紋應參考探測器壓線螺母的錐管螺紋尺寸。

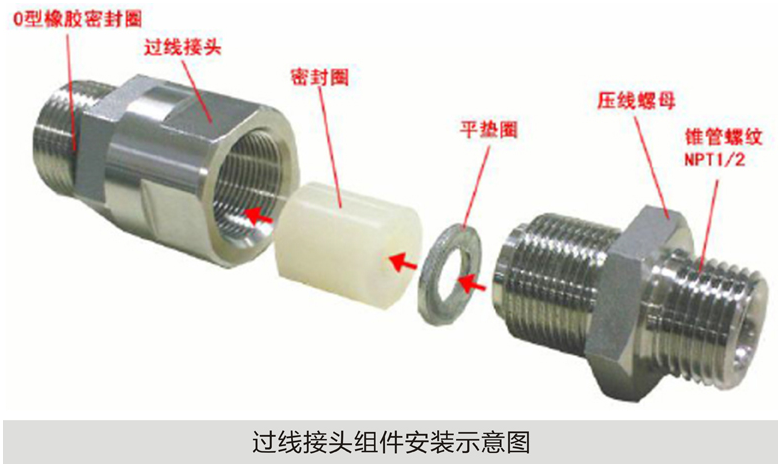

4)電纜須通過過線接頭進入探測器內部。連接電纜時要注意過線接頭應有O型橡膠密封圈、密封圈和墊片。過線接頭組件安裝示意圖如圖所示。

5)將電纜屏蔽層與探測器底殼內的保護地相連接。

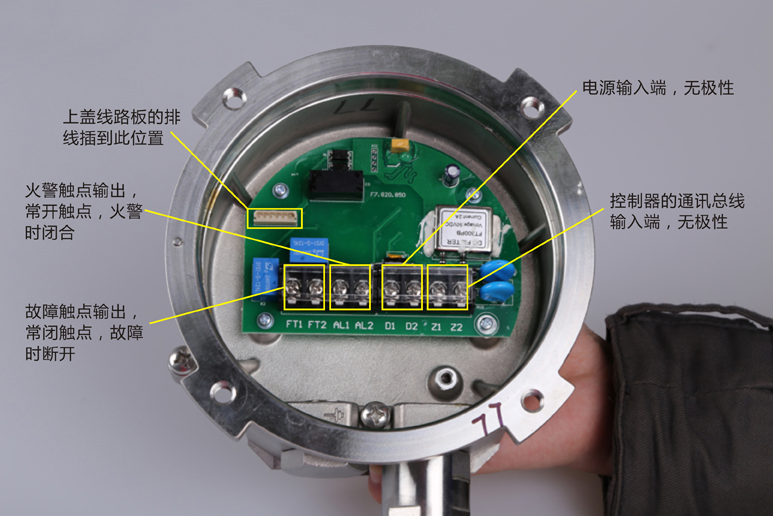

6)底殼線路板接線端子如圖所示。

探測器與電纜連接時，電纜通過過線接頭從一個進線孔引入，另一個進線孔用堵頭堵死。

注意：堵頭應有O型橡膠密封圈。

當Z1、Z2不與總線連接時，必須與D1、D2無極性連接。

7）接線完成后，將過線接頭擰緊。

第四步：安裝上蓋

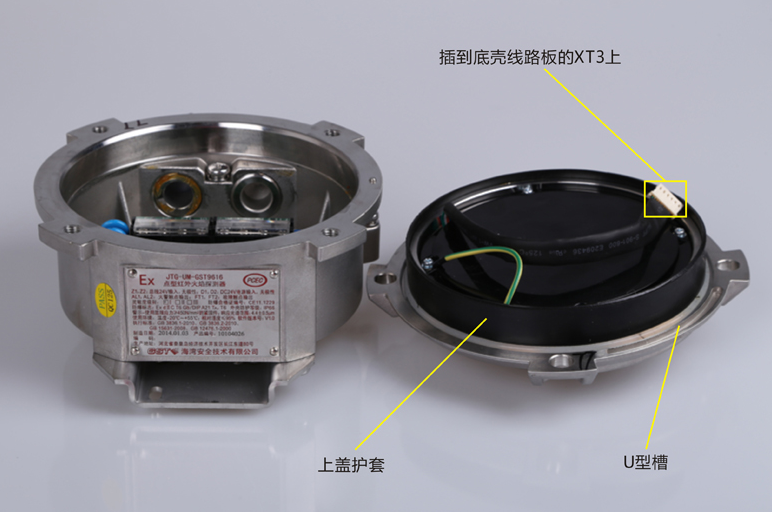

取下上蓋的護套，將上蓋線路板的排線插到底殼線路板的XT3上。接著將上蓋安裝到底殼上，上蓋與底殼安裝時注意底殼的定位銷要與上蓋的U形槽對應。使用內六角扳手擰緊連接上蓋和底殼的四根內六角螺釘。

注意：底殼、上蓋連接應牢固，上蓋的探測窗口應無劃傷、裂紋，外殼應可靠接地。

三、調整調節架

調整調節架，使探測器探測窗口正對被保護區域，定位后將調節架兩側的鎖緊螺栓擰緊。

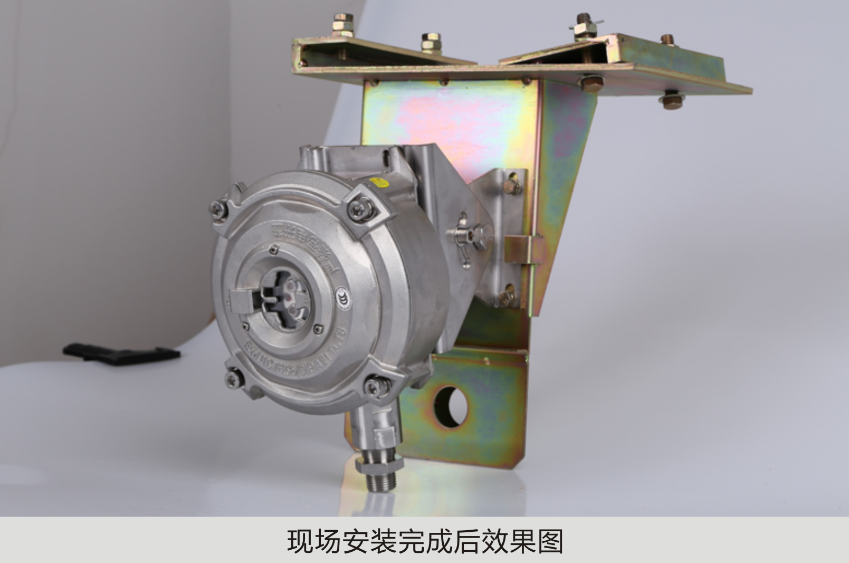

現場安裝完成后的效果圖如下：

注意：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，遇到異?，F(xiàn)象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。
