海灣JTY-GF-GST9711點型光電感煙火災探測器

一、海灣JTY-GF-GST9711點型光電感煙火災探測器概述：

　　海灣JTY-GF-GST9711點型光電感煙火災探測器（以下簡稱探測器）為非編碼探測器，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。與GST-EOL-9307終端器配合使用，通過GST-LD-8319編址接口模塊與天津火災報警控制器相連，完成探測器的信號處理。

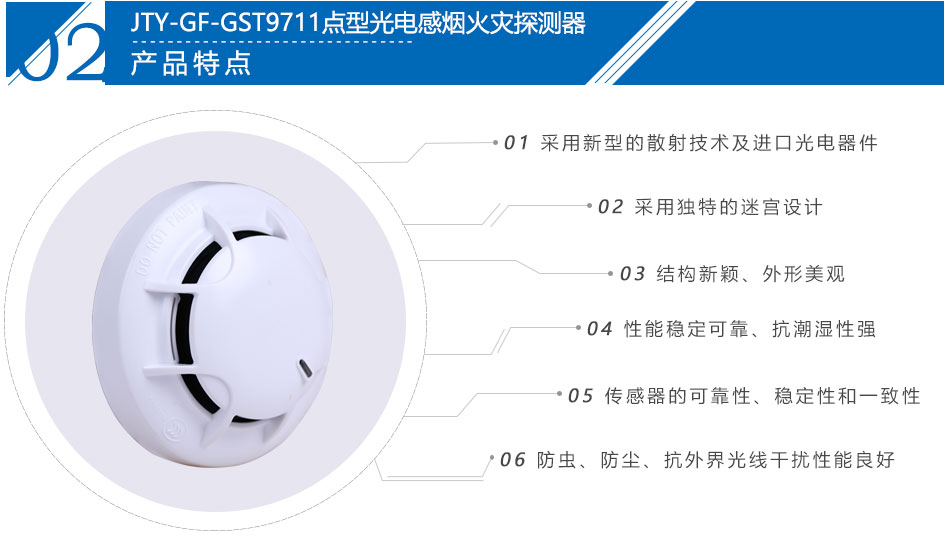

二、海灣JTY-GF-GST9711點型光電感煙火災探測器特點：

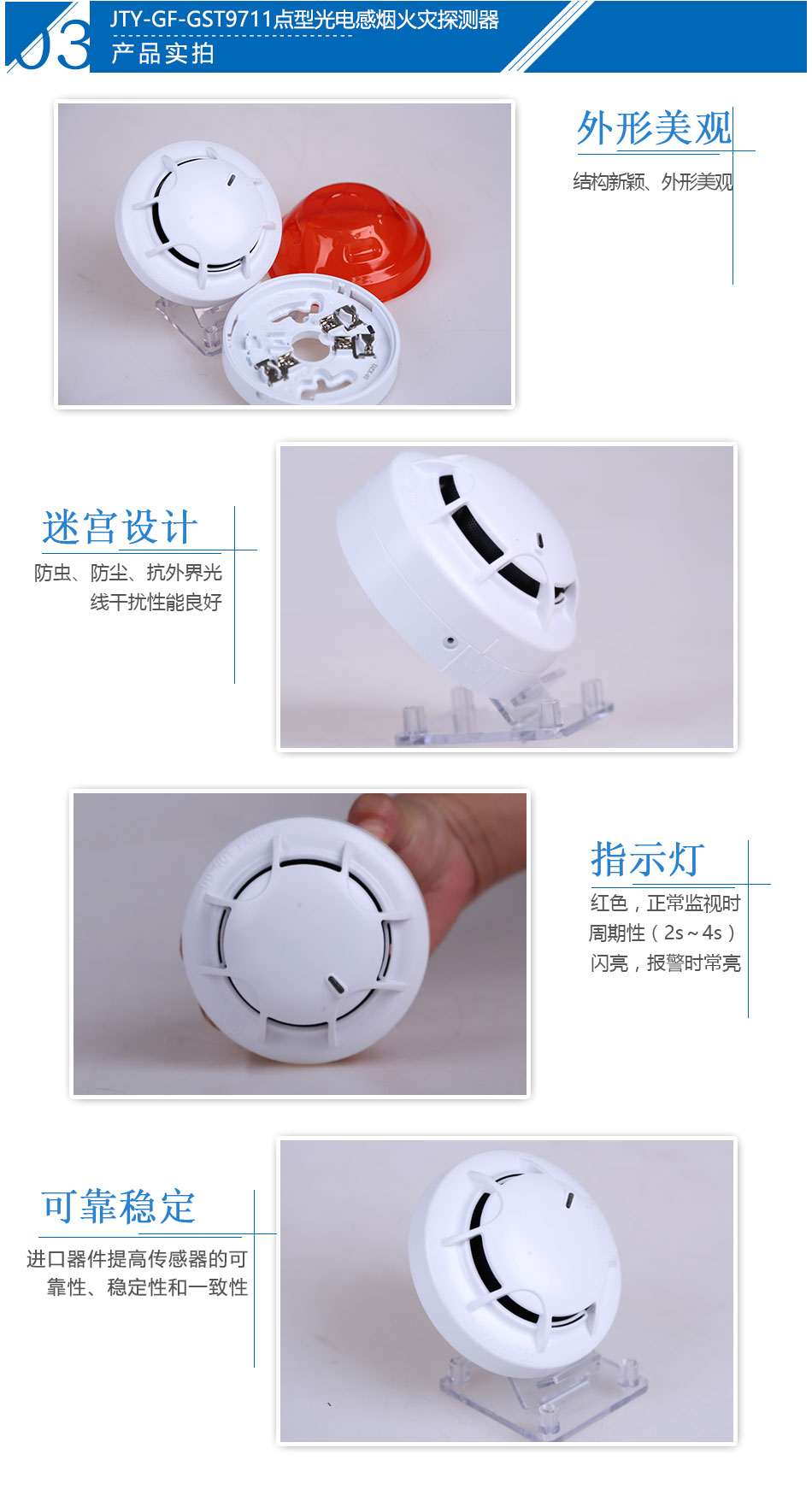

　　本探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。

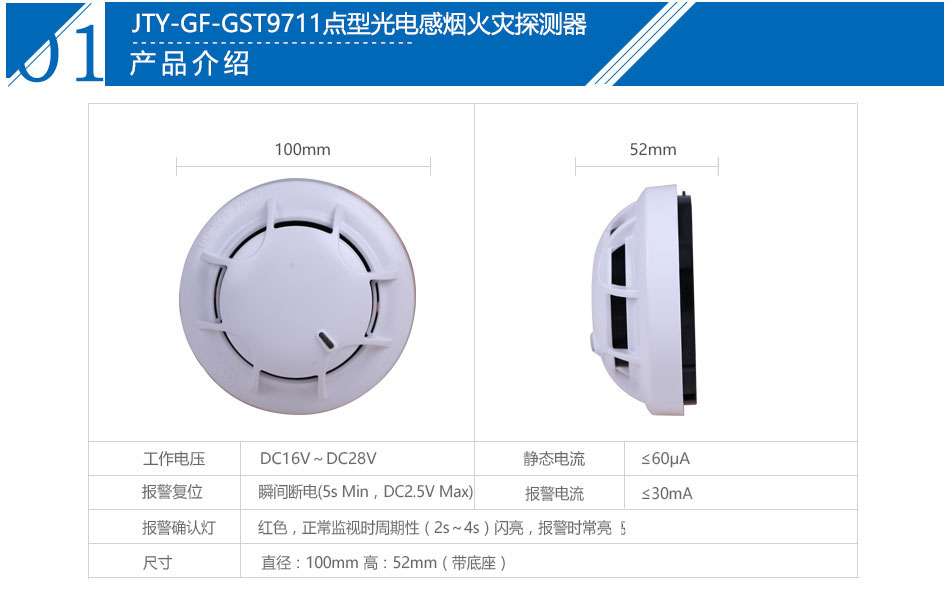

三、海灣JTY-GF-GST9711點型光電感煙火災探測器技術特性：

　　1.工作電壓：DC16V～DC28V

　　2.靜態電流≤60μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

　　3.報警電流≤30mA(注：報警時電流的大小取決于控制器的限流情況。不允許直接用DC24V供電，否則探測器會因無限流電阻而燒壞。）

　　4.更大 波紋電壓：4V(峰峰值)

　　5.報警復位：瞬間斷電(5sMin，DC2.5VMax)

　　6.上電時間≤10s

　　7.報警確認燈：紅色，正常監視時周期性（2s～4s）閃亮，報警時常亮

　　8.保護面積：當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以GB50116《火災自動報警系統設計規范》為準。

　　9.線制：與電源線采用有極性二線制連接

　　10.使用環境：溫度：-10℃～+55℃

　　相對濕度≤95%，不凝露

　　11.外形尺寸：直徑：100mm高：52mm（帶底座）

　　12.外殼防護等級：IP32

　　13.殼體材料和顏色：ABS，瓷白

　　14.重量：約110g

　　15.安裝孔距：45mm～75mm

　　16.執行標準：GB4715-2005

四、海灣JTY-GF-GST9711點型光電感煙火災探測器結構特征與工作原理 ：

本探測器外形結構及安裝方式同 JTY-GM-GST9611 型點型光電感煙火災探測器。

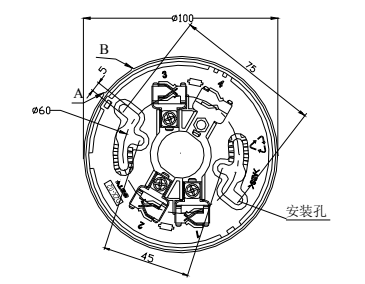

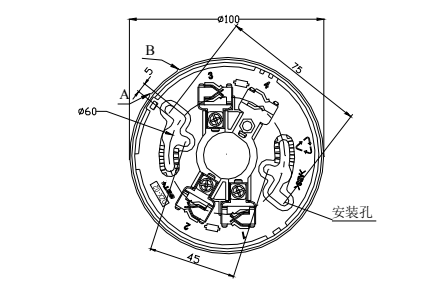

探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZX-02定位底座，其示意圖如圖1-28：

　底座上有四個帶數字標識的接線端子，“1”接輸入模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在輸入模塊輸出端的負極上；“4”不接線，接線方法參見 章4.10節GST-LD-8319輸入模塊。

　　輸出回路終端接有GST-LD-8320A終端器，底座“1”、“2”間連接一只1N5819二極管（注意極性）。

　　布線要求：采用截面積≥1.0mm2的阻燃RV或BVR線。

　　2.工作原理

　　點型光電感煙火災探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。報警輸出信號采用電流方式，便于多只探測器串聯使用及故障、火警檢測。
