詳細介紹

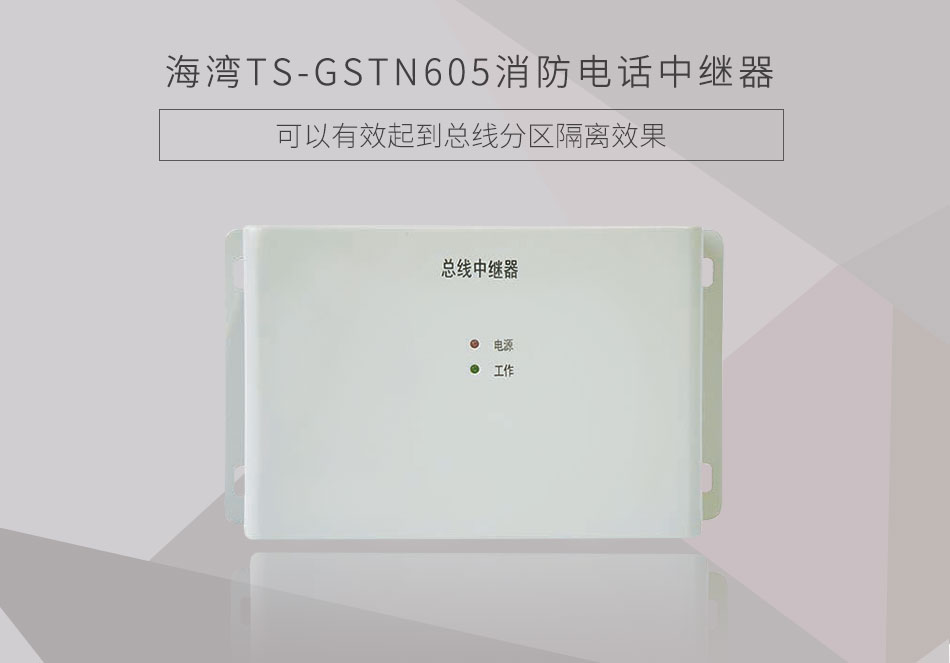

TS-GSTN605消防電話中繼器展示

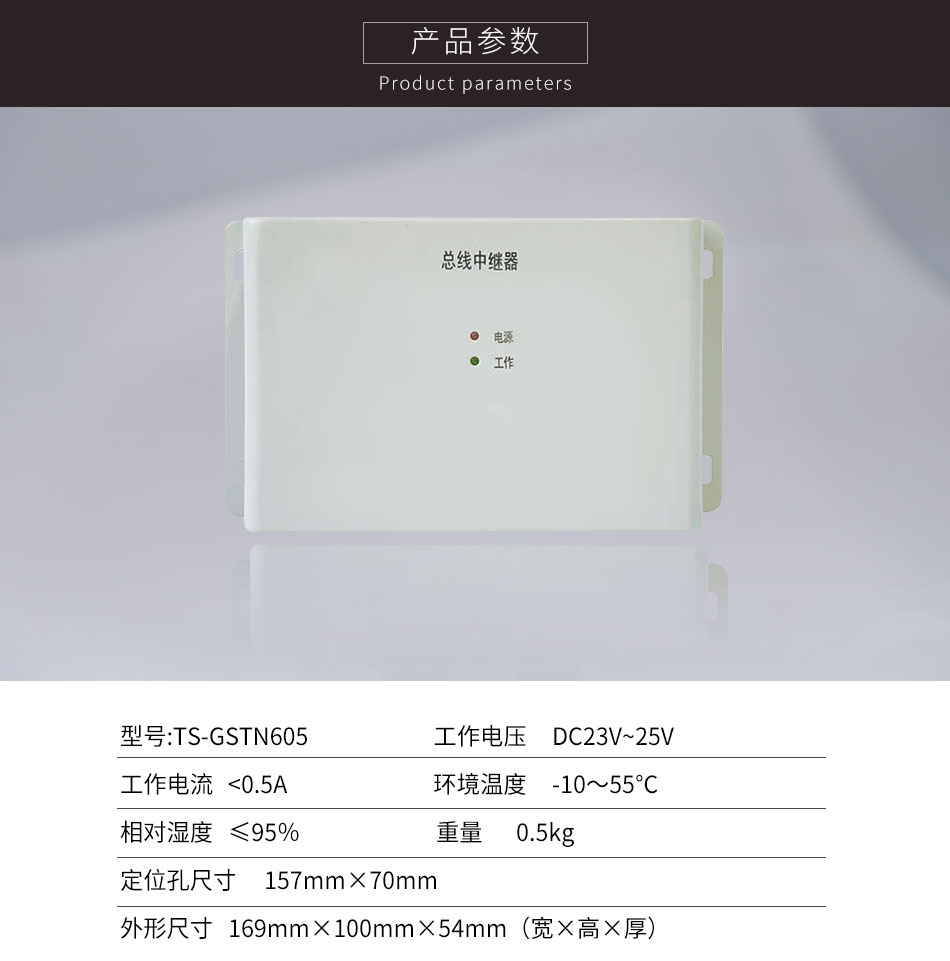

TS-GSTN605消防電話中繼器參數

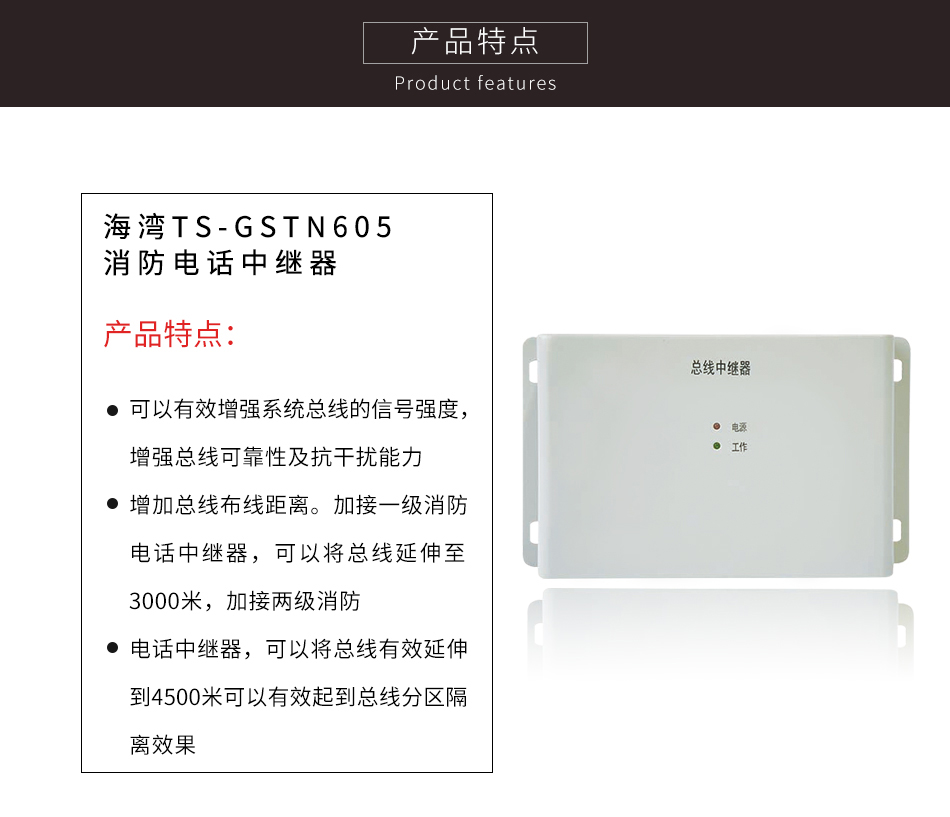

TS-GSTN605消防電話中繼器特點

　　需要外接DC24V直流供電電源，兩輸入端HI+/HI-連接系統兩總線，兩輸出端HO+/HO-連接

　　現場TS-GSTN601總線電話分機和TS-GSTN604消防電話插孔接口

　　可以有效增強系統總線的信號強度，增強總線可靠性及抗干擾能力

　　增加總線布線距離。加接一級消防電話中繼器，可以將總線延伸至3000米，加接兩級消防

　　電話中繼器，可以將總線有效延伸到4500米

　　可以有效起到總線分區隔離效果

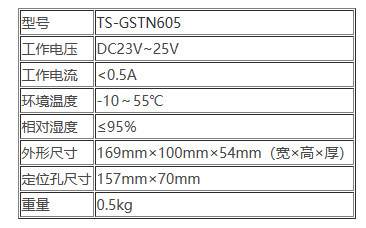

TS-GSTN605消防電話中繼器主要技術指標　

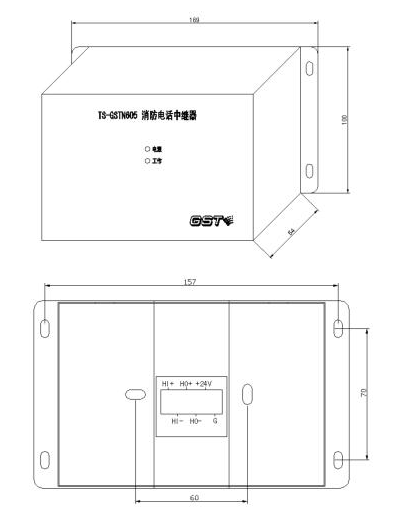

TS-GSTN605消防電話中繼器結構特征、布線安裝

該產品共有6個接線端子：兩個電源輸入端子+24V/G，兩個總線輸入端子HI+HI-，兩個總線輸出端子HO+HO-。為了接線方便，6個接線端子是采用可插拔方式的。接好6根信號線后，將產品固定在墻上。產品固定于墻上的方法有兩種，一種方法是利用產品四周的4個固定孔直接將產品緊固在墻上；第二種方法是將產品的后蓋打開，利用后蓋中間的兩個固定將后蓋緊固在墻孔預埋合上，然后再將產品固定于后蓋上。安裝本機的導線應選用截面積大于1.0平方毫米的雙色雙絞線。注意：紅色為正，黑色為負。

TS-GSTN605消防電話中繼器應用方法

　　TS-GSTN605消防電話中繼器在正確接線及正常供電后，便可正常工作，無需進行任何操作。只要+24V/G供電正常，則電源指示燈常亮。但工作指示燈只有在系統總線工作正常后才閃亮，如果電話總機關機，則消防電話中繼器的工作指示燈不亮。
